產品概述
PGD2免維護直流電源屏是我公司采用領先技術研制的直流電源裝置，主要用于電力系統中第發電廠、水電站合各類變電所，作為斷路器第分、合閘及二次回路中的儀器、儀表、繼電保護等直流設備合事故照明用電.⒈系統關鍵元件采用高質量第進口名牌器件;⒉設有自啟動功能，保證交流失電回復供電時能自動恢復正常運行；⒊自動實現均浮充切換；⒋母線電壓可進行多級或無級調壓。
工作原理
兩路三相四線制市電以工作備用方式運行，I路電源為主供電路，II路電源為備用供電回路，可自動切換互為備用。整流器設合閘整流器一臺、充電整流一臺、控制整流器一臺（可作為備用充電整流器用）。

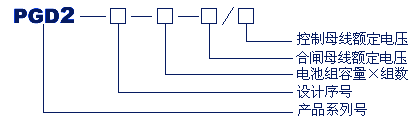

型號說明
系統參數
| 三相四線制 | |
| 三相電壓 | AC 380V ± 15 % |
| 頻率 | 45～55 HZ |
| 直流額定電壓 | 220V | 110V |
| 直流額定電流 | 控制8～200A | 動力120～400A |
| 浮充電壓 | 220V +30%/-20% | 110V +30%/-20% |
| 均充電壓 | 220V +30%/-20% | 110V +30%/-20% |
| 紋波系數 | 均充 < 0.3% | |
| 穩壓精度 | < ±0.5% | |
| 穩流精度 | < ±0.1% | |
| 保護動作電壓精度 | < ±0.1% | |
| 輸出對地 | 2KV AC | 漏電流≤30mA | 歷時1min | 無閃絡、無擊穿 |
| 輸入對地 | 2KV AC | 漏電流≤30mA | 歷時1min | 無閃絡、無擊穿 |
| 輸出對輸出 | 2KV AC | 漏電流≤30mA | 歷時1min | 無閃絡、無擊穿 |
系統噪聲: <=55dB
外形結構
本電源系統采用GGD組裝式骨架，前后開門、正面設置玻璃門，柜體防護等級IP30
| 柜體外形尺寸：高×寬×深 | 安裝尺寸：寬度方向×深度方向 |
|---|---|
| 2260×800×600mm | 500×548 |
| 2360×800×550mm | 500×548 |
| 注：深度均不包括玻璃門25mm。 | |
